一、濾機結構及工作原理
PP/PVC袋式過濾機是一種耐強酸堿、結構新穎、體積小、操作簡便靈活、節能、高效、密閉工作、適用性強的多用途過濾設備。

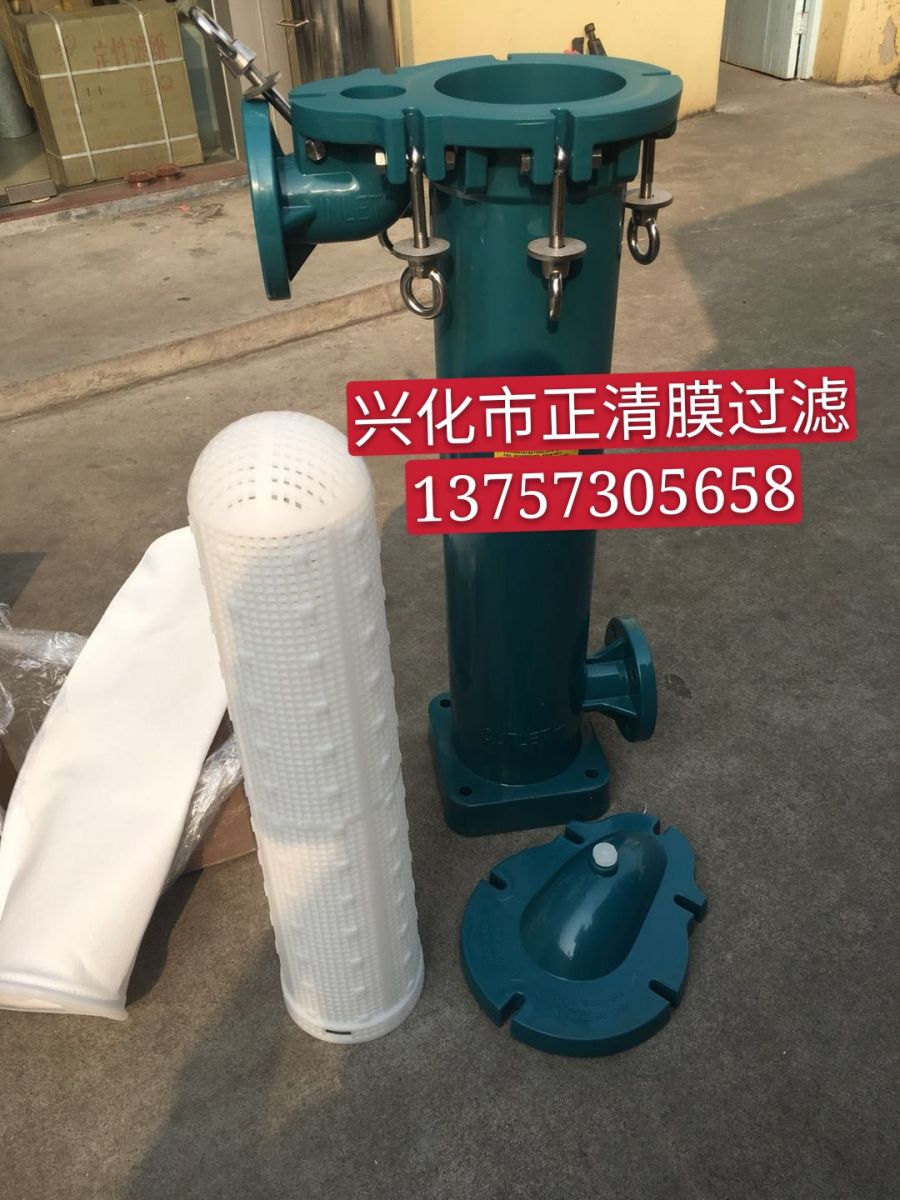

袋式過濾機是一種壓力式過濾裝置，主要有過濾筒體、過濾筒蓋及支撐網和螺紋，法蘭結構。PVC/PP濾袋加強網等主要部件組成，濾液由過濾機外殼的旁側入口管流入濾袋，濾袋本身是裝置在加強網籃內，液體滲透過所需要細度等級的濾袋即能獲得合格的濾液，雜質顆粒被濾袋攔截。該機更換濾袋十分方便，過濾基本無物料消耗。
袋式過濾機主要優點：
濾袋側漏機率小，有力地保證了過濾品質。
袋式過濾可承載更大的工作壓力，壓損小，運行費用低，節能效果明顯。
濾袋過濾精度不斷提高，目前已達到0.5μm。
袋式過濾處理量大、體積小，容污量大。
基于袋式過濾系統的工作原理和結構，更換濾袋時方便快捷，而且過濾機免清洗，省工省時。
過濾器濾袋清洗后可反復使用、節約成本。
袋式過濾應用范圍廣，使用靈活，安裝方式多樣。
二、袋式過濾機規格
袋式過濾機分為：單袋式1號過濾機、單袋式2號過濾機、過濾精度0.5um--100um。
三、過濾操作及注意事項

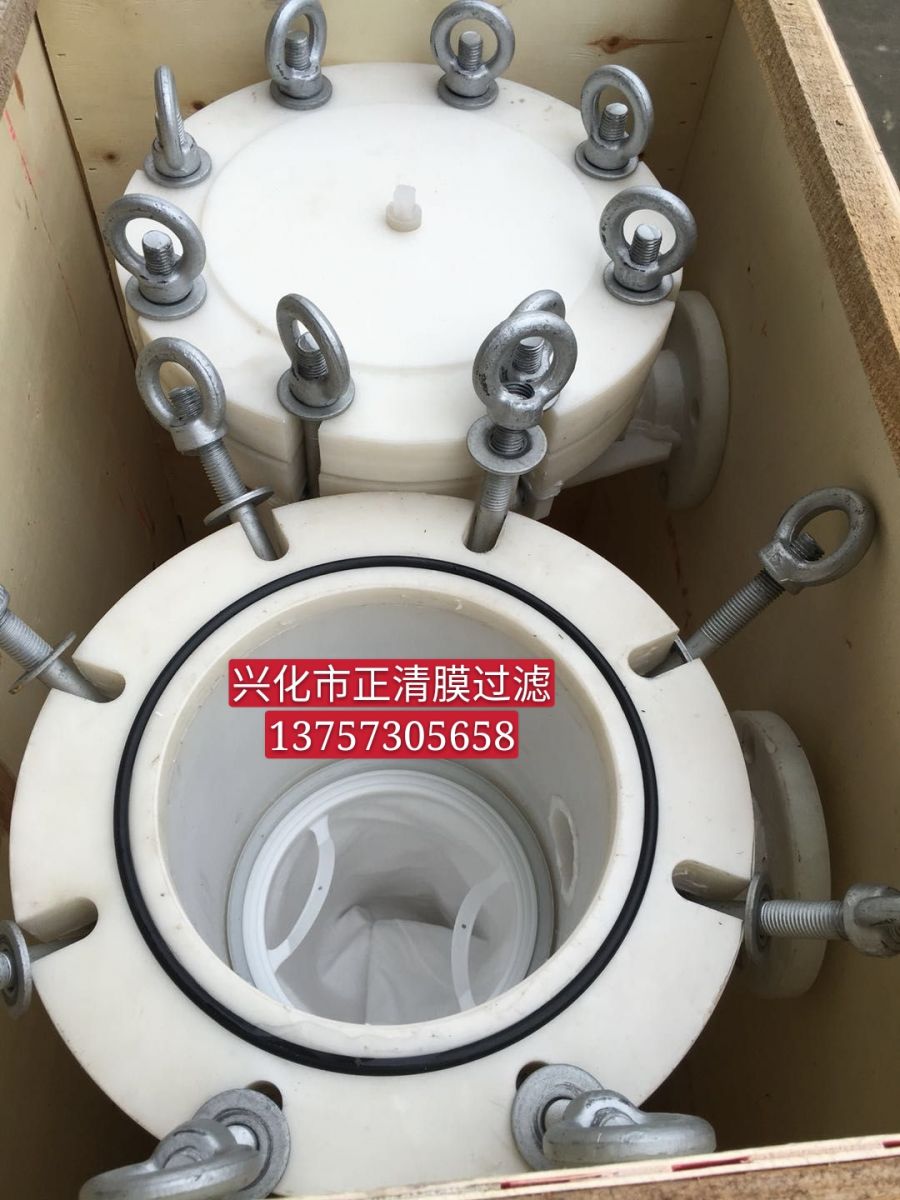

本機操作簡單，使用時只需將所需要細度等級的濾袋安裝在濾筒內，檢查O型密封圈是否完好，然后旋緊濾筒蓋環形螺栓，即可投入工作。
泵啟動后，過濾機上壓力表微微上升，初始?jí)毫s0.05MPa左右，隨著使用時間的延長，缸內濾渣逐漸增多，當壓力達到0.3MPa時，應停機打開筒蓋，檢查濾機袋留渣情況，可更換濾袋繼續使用（濾袋通過清洗一般可重復使用）。
過濾機壓力一般調在0.1-0.3MPa比較合適，可通過回流管路或泵上回流閥來調節，過濾壓力過高會損壞濾袋。
四、主要用途
油漆、啤酒、植物油、醫藥、化工，化學藥品、石油產品、紡織化學品、感光化學品、電鍍液、牛奶、礦泉水、熱溶劑、乳膠、工業用水、糖水、樹脂、油墨、工業廢水、果汁、食用油、臘類等以及保護網，需格外注意。
| 型號 |
濾袋編號 |
濾袋個數 |
過濾面積(m2) |
進出液口徑 |
工作壓力Mpa |
最大流量m2/h
(粘度=1厘泊) |
| ZQMDS-1P1S |
1 |
1 |
0.25 |
50 |
0.1-0.5 |
15 |
| ZQMDS-1P2S |
2 |
1 |
0.50 |
50 |
0.1-0.5 |
30 |
| ZQMDS-2P2S |
2 |
2 |
1.0 |
50 |
0.1-0.5 |
60 |
| ZQMDS-4P2S |
2 |
4 |
2.0 |
65 |
0.1-0.5 |
100 |
| ZQMDS-6P2S |
2 |
6 |
3.0 |
80 |
0.1-0.5 |
150 |
注：設備尺寸大小，可以根據客戶需求訂做。
|
